Separator lamelowy INOX SL

Separator Lamelowy – Profesjonalny Montaż i Serwis

Separator lamelowy to wysoce efektywne urządzenie do oczyszczania wód deszczowych i ścieków technologicznych z substancji ropopochodnych. Dzięki swojej unikalnej budowie zapewnia maksymalną skuteczność przy kompaktowych wymiarach. Nasza firma specjalizuje się w doborze, montażu oraz kompleksowym serwisie separatorów lamelowych.

Potrzebujesz sprawnego i zgodnego z normami separatora? Skontaktuj się z nami, aby omówić szczegóły i otrzymać ofertę.

Uzyskaj Ofertę

Gdzie stosuje się separatory lamelowe?



Separatory lamelowe są idealnym rozwiązaniem wszędzie tam, gdzie wymagana jest duża wydajność oczyszczania na ograniczonej powierzchni. Ich głównym zadaniem jest separacja olejów, benzyn i smarów ze ścieków, zanim te trafią do środowiska.

Najczęstsze miejsca montażu:

  • Drogi, autostrady i duże parkingi: Skuteczne oczyszczanie spływów deszczowych z dużych, utwardzonych powierzchni.

  • Tereny przemysłowe i bazy logistyczne: Zabezpieczenie przed zanieczyszczeniami z działalności operacyjnej.

  • Infrastruktura miejska i tereny składowe: Ochrona systemów kanalizacji deszczowej w miastach i centrach handlowych.

Jak działa separator lamelowy? Kluczowa rola lameli.

Sekretem wysokiej wydajności tego urządzenia jest pakiet lamelowy. Proces oczyszczania przebiega w kilku krokach:

  1. Wstępne uspokojenie przepływu: Ścieki trafiają do separatora, gdzie ich prędkość jest redukowana. Cięższe zanieczyszczenia, jak piasek, opadają na dno w komorze osadnika (jeśli jest zintegrowany).

  2. Separacja na wkładzie lamelowym: Następnie woda przepływa przez gęsto ułożone płyty – tzw. lamele. Tworzą one ogromną powierzchnię czynną na bardzo małej przestrzeni.

  3. Przyspieszona flotacja: Drobne cząsteczki substancji ropopochodnych przylegają do powierzchni lameli, łączą się w większe krople i znacznie szybciej wypływają na powierzchnię wody, tworząc odseparowaną warstwę.

  4. Bezpieczny odpływ: Oczyszczona woda jest odprowadzana do kanalizacji, a zgromadzone zanieczyszczenia pozostają w separatorze do czasu ich usunięcia przez serwis.

Dzięki zastosowaniu wkładu lamelowego, separator może być znacznie mniejszy niż tradycyjne urządzenie o tej samej przepustowości, co jest ogromną zaletą przy ograniczonej przestrzeni na inwestycji. Nasze urządzenia są zgodne z normą PN-EN 858, co gwarantuje ich skuteczność i zgodność z prawem.

Niezawodny Serwis Separatorów Lamelowych



Regularny serwis jest warunkiem koniecznym do utrzymania wysokiej sprawności separatora lamelowego i uniknięcia skażenia środowiska. Prawidłowa konserwacja zapewnia zgodność z wymogami prawnymi i chroni przed kosztownymi karami.

W ramach naszych usług zapewniamy:

  • Okresowe przeglądy stanu technicznego separatora i wkładu lamelowego.

  • Profesjonalne czyszczenie i odbiór nagromadzonych osadów oraz substancji ropopochodnych.

  • Legalną utylizację odpadów specjalistycznym transportem (zgodnie z wymogami ADR).

  • Pełną dokumentację, w tym wystawienie obowiązkowej Karty Przekazania Odpadu.

Zadbaj o swoją inwestycję i środowisko. Powierz serwis separatora lamelowego doświadczonym specjalistom.

UWAGA: ZAPEWNIAMY SERWIS SEPARATORÓW BEZNZYN I TŁUSZCZÓW ZGODNIE Z WYMOGAMI PRODUCENTA URZĄDZENIA.

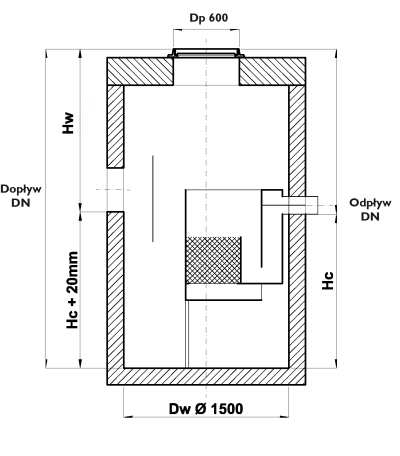

Schemat separatora lamelowego typu INOX SL

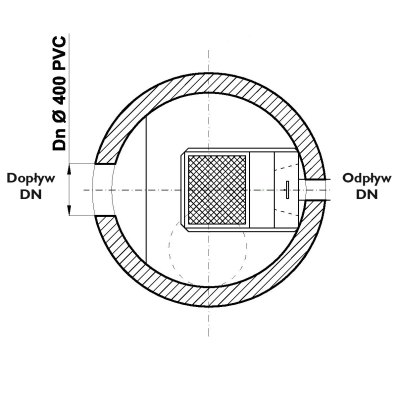

Schemat separatora lamentowego typu INOX SL
Schemat separatora lamentowego typu INOX SL

Podstawowe wymiary separatora lamelowego bez osadnika typ INOX SL

Nazwa urządzenia Wymiar wew. Dw [mm] Głębokość czynna Hc [mm] Zagłębienie wlotu HW [mm] Objętość czynna Vcz [m3] Pojemność magazynowania oleju Vol [dm3] Minimalna średnica przyłączy DN [mm]
INOX SL 6/60 1000 1300 1100 1,6 90 250
INOX SL 10/100 1200 1300 1200 2,3 150 300
INOX SL 15/150 1200 1450 1300 2,3 225 300
INOX SL 20/200 1500 1400 1300 3,5 300 400
INOX SL 30/300 1500 1500 1400 3,5 450 400
INOX SL 40/400 2000 1400 1400 6,3 600 500
INOX SL 50/500 2000 1600 1600 6,3 750 500
INOX SL 65/650 2000 2100 1600 6,3 975 600
INOX SL 80/800 2500 1650 1600 9,8 1200 600
INOX SL 100/1000 2500 2050 1800 9,8 1500 800
INOX SL 125/1250 2500 2550 1800 9,8 1875 800
INOX SL 150/1500 3000 2150 2000 14,1 2250 800

Podstawowe wymiary separatora lamelowego z osadnika typ INOX SL

Nazwa urządzenia Wymiar wew. Dw [mm] Głębokość czynna Hc [mm] Głębokość czynna Hc [mm] Zagłębienie wlotu HW [mm] Pojemność magazynowania oleju Vol [dm3] Minimalna średnica przyłączy DN [mm]
INOX SL 3/30-600 1000 1350 1050 1,05 45 200
INOX SL 3/30-1200 1200 1650 1050 1,85 45 200
INOX SL 6/60-1200 1200 1700 1200 1,9 90 250
INOX SL 6/60-2500 1500 2000 1200 3,6 90 300
INOX SL 10/100-2500 1500 2100 1200 3,7 150 250
INOX SL 10/100-3000 2000 1550 1200 4,85 150 300
INOX SL 15/150-3000 2000 1650 1300 5,15 225 300
INOX SL 15/150-4500 2000 2250 1300 7,05 225 300
INOX SL 20/200-2500 2000 1550 1300 4,9 300 400
INOX SL 20/200-4000 2000 2050 1300 6,44 300 400
INOX SL 30/300-3000 2000 1850 1400 5,81 450 400
INOX SL 30/300-6000 2500 2100 1400 10,3 450 400
INOX SL 40/400-4000 3000 1600 1400 8,0 600 500
INOX SL 40/400-8000 2500 2450 1400 12,0 600 500
INOX SL 50/500-5000 2500 1850 1600 9,0 750 500
INOX SL 50/500-10000 3000 2200 1600 15,5 750 500
INOX SL 65/650-6500 3000 1650 1600 11,8 975 600
INOX SL 65/650-13000 3000 2600 1600 18,5 975 600
INOX SL 80/800-8000 2000x4500 1650 1600 15,5 1200 600
INOX SL 80/800-16000 2000x5500 2250 1600 25,0 1200 600
INOX SL 100/1000-10000 2500x5000 1600 1800 18,8 1500 800
INOX SL 100/1000-20000 2500x5000 2450 1800 28,8 1500 800
INOX SL 125/1250-12500 2500x6000 1650 1800 23,2 1875 800
INOX SL 125/1250-25000 2500x6000 2500 2000 35,6 1875 800

Separatory mogą zostać wyposażone w urządzenia pomiarowe:

Pomiar warstwy oleju

Pomiar warstwy oleju

Pomiar przepełnienia

Pomiar przepełnienia

pomiar warstwy osadu

Pomiar warstwy osadu

Określenie wielkości nominalnej separatora z bypassem:

Wielkość nominalną (ng) separatora  z bypassem (kanałem odciążającym) dobiera  się na podstawie obliczenia ilości ścieków wymagających podczyszczenia  przed wprowadzeniem do wód lub do ziemi zgodnie z Rozporządzeniem Ministra Ochrony Środowiska z dnia 24 lipca 2006r Dz.U. 137 poz. 984 § 19.1.

Wartość ta nie może być mniejsza niż 15 l/s x ha i obliczana jest na podstawie wzoru:

ng ? 15x F

oznaczenia:
ng – wielkość nominalna wymagająca podczyszczenia [l/s]
F – powierzchnia zlewni [ha]

Określenie wielkości maksymalnej separatora z bypassem na podstawie zależności:

NG = F x q x ?

Oznaczenia:
F – pole powierzchni zlewni [ha]
q – natężenie deszczu miarodajnego [l/s x ha] – można w warunkach polskich zakładać na poziomie 150 [l/s x ha]
? – współczynnik spływu uzależniony od typu nawierzchni (tabela)

Tabela wartości współczynnika spływu

Rodzaj powierzchni ?
Drogi bitumiczne 0.85-0.90
Bruki kamienne i klinkierowe 0.75-0.85
Bruki kamienne i klinkierowe bez zalanych spoin 0.50-0.70
Bruki gorsze bez zalanych spoin 0.40-0.50
Drogi tłuczone 0.25-0.60
Drogi żwirowe 0.15-0.30
Powierzchnie niebrukowane 0.10-0.20
Parki, ogrody, łąki, zieleńce 0.00-0.10
