Separatory Koalescencyjne – Serwis, Czyszczenie i Montaż

Separatory koalescencyjne to kluczowe urządzenia w systemach oczyszczania ścieków zanieczyszczonych substancjami ropopochodnymi. Zapewniamy ich profesjonalny montaż, regularne przeglądy oraz kompleksowy serwis, gwarantując zgodność z normami ochrony środowiska i bezawaryjną pracę.

Szukasz fachowców od separatorów? Skontaktuj się z nami, aby otrzymać bezpłatną wycenę!

Uzyskaj Ofertę

Czym są i gdzie stosuje się separatory koalescencyjne?



Separatory koalescencyjne są zaprojektowane do skutecznego oddzielania olejów, benzyn, smarów i innych pochodnych ropy naftowej ze ścieków. Dzięki wysokiej efektywności są niezbędnym elementem infrastruktury w miejscach szczególnie narażonych na tego typu zanieczyszczenia.

Główne obszary zastosowania:

  •  Myjnie samochodowe i warsztaty: Oczyszczanie ścieków technologicznych.

  •  Stacje benzynowe: Zabezpieczenie przed wyciekami paliw.

  •  Parkingi (powierzchniowe i podziemne), drogi i autostrady: Oczyszczanie wód opadowych.

  •  Zakłady przemysłowe i bazy transportowe: Ochrona przed skażeniem z działalności operacyjnej.

Jak działają separatory koalescencyjne?

Zasada działania separatora opiera się na procesach sedymentacji i flotacji, które są wspomagane przez zjawisko koalescencji. W uproszczeniu proces przebiega następująco:

  1. Wprowadzenie ścieków: Zanieczyszczona woda trafia do separatora, a specjalny deflektor spowalnia jej przepływ.

  2. Oddzielenie zanieczyszczeń:

    • Cięższe cząstki (np. piasek, szlam) opadają na dno, tworząc osad (sedymentacja).

    • Lżejsze substancje ropopochodne unoszą się ku powierzchni (flotacja).

  3. Proces koalescencji: Woda przepływa przez specjalny materiał koalescencyjny (np. piankę poliuretanową lub pakiety lamelowe). Drobne kropelki olejów łączą się w większe, co drastycznie przyspiesza ich oddzielanie i wypływanie na powierzchnię.

  4. Zabezpieczenie i odpływ: Na powierzchni tworzy się warstwa odseparowanych substancji. Specjalny pływak automatycznie zamyka odpływ, gdy warstwa ta osiągnie maksymalny poziom, zapobiegając skażeniu środowiska. Oczyszczona woda jest bezpiecznie odprowadzana do kanalizacji.

W naszej ofercie znajdziesz separatory w różnych konfiguracjach, m.in. zintegrowane z osadnikiem czy wyposażone w bypass (obejście burzowe), który chroni urządzenie przed przeciążeniem podczas gwałtownych opadów deszczu.

Profesjonalny Serwis i Eksploatacja – Klucz do Sprawności



Aby separator koalescencyjny działał z maksymalną wydajnością i spełniał normy prawne, niezbędna jest jego prawidłowa eksploatacja i regularny serwis. Zaniedbania mogą prowadzić do awarii, skażenia środowiska i wysokich kar finansowych.

Nasze usługi serwisowe obejmują:

  • Regularne przeglądy techniczne i ocena stanu urządzenia.

  • Czyszczenie separatora: Odbiór zgromadzonych osadów i substancji ropopochodnych.

  • Utylizacja odpadów: Bezpieczny transport i unieszkodliwienie zebranych zanieczyszczeń zgodnie z przepisami (ADR).

  • Dokumentacja: Wystawiamy Kartę Przekazania Odpadu, która jest niezbędna do ewidencji i potwierdza legalne postępowanie z odpadami niebezpiecznymi.

Zaufaj specjalistom. Zapewniamy kompleksową obsługę, dzięki której Twój separator będzie działał niezawodnie przez lata.

UWAGA: ZAPEWNIAMY SERWIS SEPARATORÓW BEZNZYN I TŁUSZCZÓW ZGODNIE Z WYMOGAMI PRODUCENTA URZĄDZENIA.

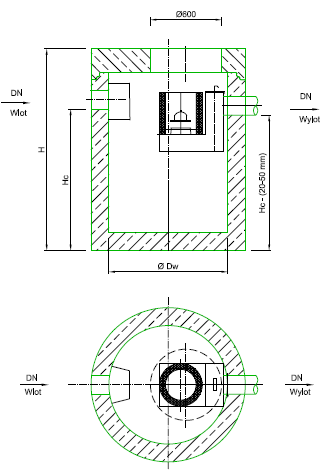

Schemat separatora koalescencyjnego typ INOX KS

Schemat separatora koalescencyjnego typ INOX KS
Separatory koalescencyjne
separator koalescencyjny typ INOX KS

Tabela: podstawowe wymiary separatora koalescencyjnego typ INOX KS z osadnikiem

Nazwa urządzenia Przepływ Q [l/s] Średnica zbiornika Dw [mm] Wysokość całkowita H [mm] Wysokość dopływu Hc [mm] Pojemność olejowa [dm3] Średnica przyłączy [DN]
INOX KS 1,51,51000120074070110
INOX KS 331000120069070160
INOX KS 661000120069070160
INOX KS 1010100017001190110160
INOX KS 1515120017001150170200
INOX KS 2020120017001150280200
INOX KS 3030120023001700450250
INOX KS 4040150023001700920250
INOX KS 50501500280021301030315
INOX KS 65652000230016302150315
INOX KS 80802000280020502610400
INOX KS 1001002200280020502580400
INOX KS 1251252500280020504320400
INOX KS 1501502500280019501720400

Tabela: podstawowe wymiary separatora koalescencyjnego typ INOX KS z osadnikiem

Nazwa urządzenia Przepływ Qn [l/s] Średnica zbiornika Dw [mm] Wysokość całkowita H [mm] Wysokość dopływu Hc [mm] Pojemność osadnika Vo [dm3] Pojemność olejowa [dm3] Średnica przyłączy [DN]
INOX KS 3/600 3 1000 1700 1190 600 70 160
INOX KS 3/1700 3 1200 2300 1790 1700 100 160
INOX KS 3/2500 3 1500 2300 1790 2500 160 160
INOX KS 6/1000 6 1200 1700 1190 1000 100 160
INOX KS 6/1700 6 1200 2300 1790 1700 100 160
INOX KS 6/2500 6 1500 2300 1790 2500 160 160
INOX KS 10/1500 10 1200 2300 1790 1500 160 160
INOX KS 10/2500 10 1500 2300 1790 2500 250 160
INOX KS 10/3500 10 1500 2800 2290 3500 250 160
INOX KS 10/4500 10 2000 2300 1790 4500 440 160
INOX KS 15/2500 15 1500 2300 1750 2500 270 200
INOX KS 15/4000 15 2000 2300 1750 4500 470 200
INOX KS 15/5500 15 2000 2800 2250 5500 470 200
INOX KS 20/2500 20 1500 2800 2250 2500 350 200
INOX KS 20/4000 20 2000 2300 1750 4000 630 200
INOX KS 20/5500 20 2000 2800 2250 5500 630 200
INOX KS 30/3500 30 2000 2300 1700 3500 850 250
INOX KS 30/5000 30 2000 2800 2200 5000 850 250
INOX KS 40/4500 40 2000 2800 2200 4500 1420 250
INOX KS 40/7000 40 2500 2800 2200 7000 2210 250
INOX KS 50/5000 50 2500 2400 1730 5000 2280 315
INOX KS 50/7000 50 2500 2800 2130 7000 2280 315
INOX KS 65/6000 65 2500 2800 2130 6000 2870 315

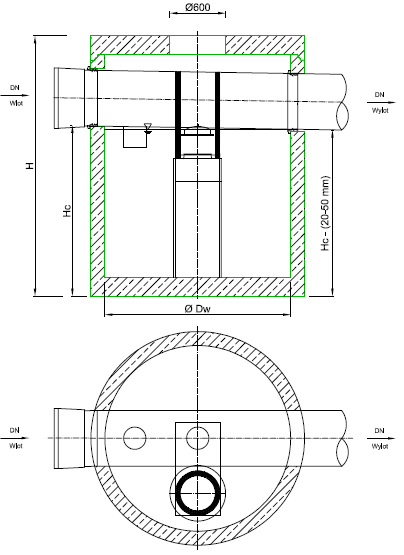

Schemat separatora koalescencyjnego z by-passem typ INOX KBS

separator koalescencyjny z by-passem typ INOX KBS

Tabela: podstawowe wymiary separatora koalescencyjnego z by-passem typ INOX KBS

Nazwa urządzenia Przepływ Q [l/s] Średnica zbiornika Dw [mm] Wysokość całkowita H [mm] Wysokość dopływu Hc [mm] Pojemność olejowa [dm3] Średnica przyłączy [DN]
INOX KS 3/30 3 30 1000 1700 1300 60
INOX KS 6/60 6 60 1000 1700 1150 90
INOX KS 10/100 10 100 1200 1700 1050 140
INOX KS 15/150 15 150 1200 2300 1650 190
INOX KS 20/200 20 200 1500 2300 1500 300
INOX KS 30/300 30 300 1500 2300 1400 350
INOX KS 40/400 40 400 2000 2300 1300 630
INOX KS 50/500 50 500 2000 2300 1300 720
INOX KS 65/650 65 650 2000 2800 1600 880
INOX KS 80/800 80 800 2500 2900 1600 1610
INOX KS 100/1000 100 1000 2500 2900 1600 1130

Tabela: podstawowe wymiary separatora koalescencyjnego z by-passem typ INOX KBS z osadnikiem

INOX KS 3/30/600 3 30 1000 1700 1300 600 60 250
INOX KS 3/30/1500 3 30 1200 2300 1900 1500 100 250
INOX KS 3/30/3000 3 30 1500 2800 1800 3000 170 250
INOX KS 6/60/600 6 60 1200 1700 1150 600 150 315
INOX KS 6/60/1500 6 60 1200 2300 1750 1500 150 315
INOX KS 6/60/3000 6 60 1500 2800 2250 3000 260 315
INOX KS 10/100/1300 10 100 1200 2300 1650 1300 150 400
INOX KS 10/100/2000 10 100 1500 2300 1650 2000 260 400
INOX KS 10/100/3300 10 100 2000 2300 1650 3300 460 400
INOX KS 10/100/5000 10 100 2000 2800 2150 5000 460 400
INOX KS 15/150/2000 15 150 1500 2300 1650 2000 260 500
INOX KS 15/150/3300 15 150 2000 2300 1650 3300 460 500
INOX KS 15/150/5000 15 150 2000 2800 2150 5000 460 500
INOX KS 20/200/2300 20 200 1500 2800 2000 2300 340 500
INOX KS 20/200/4200 20 200 2000 2800 2000 4200 610 500
INOX KS 30/300/4000 30 300 2000 2800 1900 4000 550 600
INOX KS 30/300/6000 30 300 2500 2800 1900 6000 860 600
INOX KS 40/400/2000 40 400 2000 2700 1650 2000 550 700
INOX KS 40/400/5500 40 400 2500 2800 1800 5500 860 700
INOX KS 50/500/5000 50 500 2500 2800 1800 5000 1010 800

Określenie wielkości nominalnej separatora:

Wielkość nominalną (ng) separatora  dobiera  się na podstawie obliczenia ilości ścieków wymagających podczyszczenia  przed wprowadzeniem do wód lub do ziemi zgodnie z Rozporządzeniem Ministra Ochrony Środowiska z dnia 24 lipca 2006r Dz.U. 137 poz. 984 § 19.1. Wartość ta nie może być mniejsza niż 15l/s x ha i obliczana jest na podstawie wzoru:

ng ? 15x F

oznaczenia:
ng – wielkość nominalna wymagająca podczyszczenia [l/s]
F – powierzchnia zlewni [ha]

Określenie wielkości maksymalnej separatora z bypassem na podstawie zależności:

NG = F x q x ?

Oznaczenia:
F – pole powierzchni zlewni [ha]
q – natężenie deszczu miarodajnego [l/s x ha] – można w warunkach polskich zakładać na poziomie 150 [l/s x ha]
? – współczynnik spływu uzależniony od typu nawierzchni (tabela)

Tabela wartości współczynnika spływu

Rodzaj powierzchni ?
Drogi bitumiczne 0.85-0.90
Bruki kamienne i klinkierowe 0.75-0.85
Bruki kamienne i klinkierowe bez zalanych spoin 0.50-0.70
Bruki gorsze bez zalanych spoin 0.40-0.50
Drogi tłuczone 0.25-0.60
Drogi żwirowe 0.15-0.30
Powierzchnie niebrukowane 0.10-0.20
Parki, ogrody, łąki, zieleńce 0.00-0.10
