Osadnik wirowy INOX OW oraz OW-B
Osadnik wirowy typu INOX OW oraz INOX OWB znajduje zastosowanie jako urządzenie do oczyszczania ścieków opadowych z parkingów, dróg, powierzchni szczelnych terenów przemysłowych, baz transportowych itp. oraz innych zlewni, z których ścieki wymagają redukcji zawiesiny ogólnej zgodnie z Rozporządzeniem Ministra Ochrony Środowiska.
Zadaniem osadnika jest redukcja zawiesiny ogólnej do wartości stężenia 100mg/l ?zgodnie z Rozporządzeniem Ministra Środowiska z dnia 24 lipca 2006r w sprawie warunków, jakie należy spełnić przy odprowadzeniu ścieków do wód i do ziemi oraz substancji szczególnie szkodliwych dla środowiska wodnego (Dz.U. Nr 137. poz. 984)
W osadnikach wirowych typu INOX OW oraz INOX OW-B wykorzystano zjawisko sedymentacji frakcji ciężkich wspomagane działaniem siły odśrodkowej. Poprzez umieszczenie wlotu do osadnika pod specjalnym kątem, uzyskano ruch wirowy, który zwiększa efektywność wydzielania drobnych cząsteczek zawiesin.
Osadniki wirowe mogą pracować jako samodzielne urządzenia lub w połączeniu z separatorem substancji ropopochodnych.
UWAGA: ZAPEWNIAMY SERWIS SEPARATORÓW BEZNZYN I TŁUSZCZÓW ZGODNIE Z WYMOGAMI PRODUCENTA URZĄDZENIA.
| Symbol urządzenia | Nazwa urządzenia | Zalecany obszary stosowania |
| INOX OW | Osadnik wirowy | Lokalna kanalizacja deszczowa,
Boczne kanały systemów kanalizacji deszczowej |
| INOX OW-B | Osadnik wirowy z by-passem | Zbiorcze kolektory kanalizacji deszczowej |

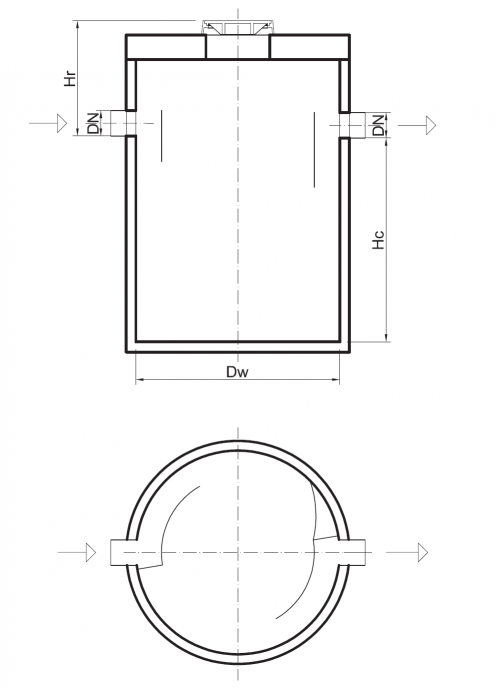

Schemat osadnika wirowego typ INOX OW
Tabela podstawowych wymiarów osadników wirowych typ INOX OW
| Nazwa urządzenia | Wymiar wew. [Dw-mm] |
Głębokość czynna [Hc-m] |
Zagłębienie wlotu Hr [mm] |
Objętość czynna [Vcz-m3] |
Minimalna średnica przyłączy [DN] |
| INOX OW 1,0 | 1000 | 2000 | ? 750 | 1,6 | 250 |
| INOX OW 1,2 | 1200 | 2000 | ? 750 | 2,3 | 300 |
| INOX OW 1,5 | 1500 | 2000 | ? 800 | 3,6 | 300 |
| INOX OW 2,0 | 2000 | 2000 | ? 800 | 6,3 | 400 |
| INOX OW 2,5 | 2500 | 2000 | ? 800 | 9,8 | 400 |
| INOX OW 3,0 | 3000 | 2000 | ? 800 | 14,1 | 500 |

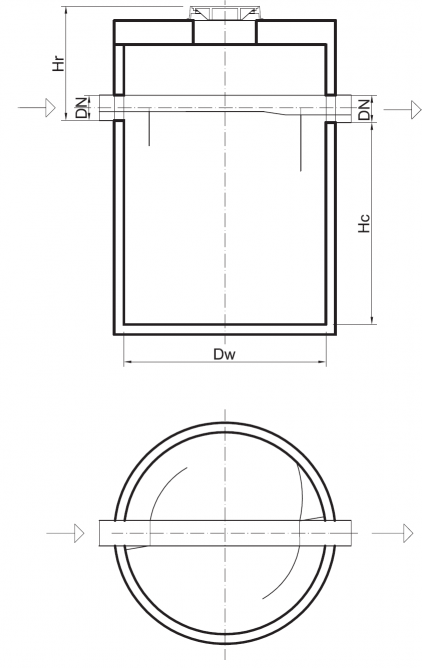

Schemat osadnika wirowego typ INOX OW-B
Tabela podstawowych wymiarów osadników wirowych typ INOX OW-B
| Nazwa urządzenia | Wymiar wew. [Dw-mm] |
Głębokość czynna [Hc-m] |
Zagłębienie wlotu Hr [mm] |
Objętość czynna [Vcz-m3] |
Minimalna średnica przyłączy [DN] |
| INOX OW 6/60 | 1000 | 2000 | 1070 | 1,6 | 250 |
| INOX OW 10/100 | 1200 | 2000 | 1120 | 2,3 | 300 |
| INOX OW 15/150 | 1200 | 2000 | 1120 | 2,3 | 300 |
| INOX OW 20/200 | 1500 | 2000 | 1220 | 3,5 | 400 |
| INOX OW 30/300 | 1500 | 2000 | 1220 | 3,5 | 400 |
| INOX OW 40/400 | 2000 | 2000 | 1320 | 6,3 | 500 |
| INOX OW 50/500 | 2000 | 2000 | 1320 | 6,3 | 500 |
| INOX OW 65/650 | 2000 | 2000 | 1420 | 6,3 | 600 |
| INOX OW 80/800 | 2500 | 2000 | 1420 | 9,8 | 600 |
| INOX OW 100/1000 | 2500 | 2000 | 1520 | 9,8 | 800 |
| INOX OW 125/1250 | 2500 | 2000 | 1520 | 9,8 | 800 |
| INOX OW 150/1500 | 3000 | 2000 | 1520 | 14,1 | 800 |
Tabela: Dobór pojemności osadnika zgodnie z Normą PN EN 858-2:2002
| Przewidywana przykładowa ilość osadu kanalizacyjnego: | Minimalna pojemność osadnika [l] |
|
| Żadna | kondensat | Nie wymaga |
| Mała | – ścieki technologiczne z określoną małą pojemnością osadu kanalizacyjnego
– wszystkie obszary zbierające wodę deszczową, gdzie występuje niewielka ilość mułu z ruchu ulicznego lub podobnych, tj. baseny spływowe na terenach zbiorników benzynowych i krtytych stacjach benzynowych. |
(1) 100 x NS |
| Średnia | – stacje benzynowe, myjnie samochodowe ręczne, mycie części
– place do mycia autobusów – ścieki z garaży i placów parkingowych pojazdów – elektrownie, zakłady mechaniczne |
(2) 200 x NS |
| Wysoka | – urządzenia myjące dla pojazdów terenowych, maszyn budowlanych, maszyn rolniczych
– place do mycia samochodów ciężarowych |
(2) 300 x NS |
| – auromatyczne myjnie samochodowe tj. obracalne, przejazdowe
– place do mycia samochodów ciężarowych |
(3) 300 x NS |
|
| 1. Nie dotyczy oddzielaczy mniejszych lub równych NS 10, poza krytymi parkingami samochodowymi. 2. Minimalna pojemność osadników 600 l. 3. Minimalna pojemność osadników 5.000 l. |
||
Określenie wielkości nominalnej osadnika zawiesiny mineralnej z bypassem:
Wielkość nominalną (ng) osadnika zawiesiny mineralnej z bypassem (kanałem odciążającym) dobiera się na podstawie obliczenia ilości ścieków wymagających podczyszczenia przed wprowadzeniem do wód lub do ziemi zgodnie z Rozporządzeniem Ministra Ochrony Środowiska z dnia 24 lipca 2006r Dz.U. 137 poz. 984 § 19.1. Wartość ta nie może być mniejsza niż 15l/s x ha i obliczana jest na podstawie wzoru:
ng ? 15x F
oznaczenia:
ng – wielkość nominalna wymagająca podczyszczenia [l/s]
F – powierzchnia zlewni [ha]
Określenie wielkości maksymalnej osadnika zawiesiny mineralnej z bypassem na podstawie zależności:
NG = F x q x ?
Oznaczenia:
F – pole powierzchni zlewni [ha]
q – natężenie deszczu miarodajnego [l/s x ha] – można w warunkach polskich zakładać na poziomie 150 [l/s x ha]
? – współczynnik spływu uzależniony od typu nawierzchni (tabela)
Tabela wartości współczynnika spływu
| Rodzaj powierzchni | ? |
| Drogi bitumiczne | 0.85-0.90 |
| Bruki kamienne i klinkierowe | 0.75-0.85 |
| Bruki kamienne i klinkierowe bez zalanych spoin | 0.50-0.70 |
| Bruki gorsze bez zalanych spoin | 0.40-0.50 |
| Drogi tłuczone | 0.25-0.60 |
| Drogi żwirowe | 0.15-0.30 |
| Powierzchnie niebrukowane | 0.10-0.20 |
| Parki, ogrody, łąki, zieleńce | 0.00-0.10 |
