Separator lamenowy INOX SL
Separatory lamelowe przeznaczone są do oddzielania związków ropopochodnych z dopływających do nich ścieków opadowych z terenów przemysłowych i składowych, centrów miast, dróg, autostrad, baz transportowych itp. wykorzystując elementy lamelowe o strukturze kapilarnej.
Zasada działania
Typoszereg separatorów INOX SL stanowią żelbetowe zbiorniki o przekroju kołowym, w których w wyniku procesu flotacji następuje, oddzielenie substancji ropopochodnych zawartych w ściekach wprowadzanych do separatora. Zastosowane wkłady lamelowe z polipropylenu o strukturze kapilarnej powodują zmniejszenie prędkości przepływu ścieków, a proces flotacji grawitacyjnej wspomagany jest procesem koalescencji, co zwiększa efektywność separacji zanieczyszczeń. Separatory INOX SL stanowią typoszereg urządzeń charakteryzujących się przepustowością nominalną Qn oraz przepustowością maksymalną (hydrauliczną) Qmax stanowiącą 10-cio krotność przepustowości nominalnej.
Przepustowość nominalna odpowiada dopływowi obliczeniowemu ścieków, wymagającemu podczyszczaniu zgodnie z przepisami prawnymi. Urządzenie jest hydraulicznie dostosowane do przepływów maksymalnych (Qmax) odpowiadających wartością Qmax = 10 x Qn.
Podstawą skuteczności działania (redukcji substancji ropopochodnych w dopływających ściekach) separatorów typu INOX SL jest powierzchnia czynna zbiornika oraz powierzchnia wkładu lamelowego o określonych parametrach technicznych, wynikająca ze współczynnika obciążenia jednostkowego powierzchni.
W separatorze INOX SL wskaźnik flotacji grawitacyjnej cieczy lekkiej oraz flotacji wspomaganej przez wkład lamelowy dla przepływu nominalnego jest zgodny z wymaganiami normy PN-EN 858 i spełnia wymagania Rozporządzenia Ministra Ochrony Środowiska z dnia 24 lipca 2006 w sprawie warunków, jakie należy spełnić przy wprowadzaniu ścieków do wód lub do zlewni, oraz w sprawie substancji szczególnie szkodliwych dla środowiska wodnego.
Separatory INOX SL mogą być w wersji ze zintegrowanym osadnikiem oraz bez osadnika.
UWAGA: ZAPEWNIAMY SERWIS SEPARATORÓW BEZNZYN I TŁUSZCZÓW ZGODNIE Z WYMOGAMI PRODUCENTA URZĄDZENIA.

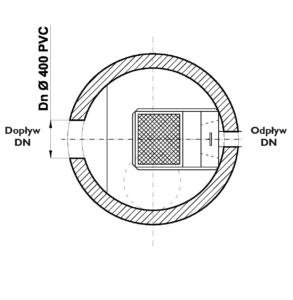

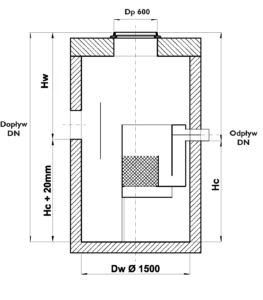

Schemat separatora lamentowego typu INOX SL
![Separator benzyn](http://serwispompowni.com/wp-content/uploads/2018/04/schemat-separator-lamelowy-INOX-SL-one-263x300.png)
![Separator benzyn](http://serwispompowni.com/wp-content/uploads/2018/04/schemat-separator-lamelowy-INOX-SL-two-293x300.png)
Tabela 1 - Podstawowe wymiary separatora lamelowego bez osadnika typ INOX SL
Nazwa urządzenia | Wymiar wew. Dw [mm] |
Głębokość czynna Hc [mm] |
Zagłębienie wlotu HW [mm] |
Objętość czynna Vcz [m3] |
Pojemność magazynowania oleju Vol [dm3] |
Minimalna średnica przyłączy DN [mm] |
|
INOX SL 6/60 | 1000 | 1300 | 1100 | 1,6 | 90 | 250 | |
INOX SL 10/100 | 1200 | 1300 | 1200 | 2,3 | 150 | 300 | |
INOX SL 15/150 | 1200 | 1450 | 1300 | 2,3 | 225 | 300 | |
INOX SL 20/200 | 1500 | 1400 | 1300 | 3,5 | 300 | 400 | |
INOX SL 30/300 | 1500 | 1500 | 1400 | 3,5 | 450 | 400 | |
INOX SL 40/400 | 2000 | 1400 | 1400 | 6,3 | 600 | 500 | |
INOX SL 50/500 | 2000 | 1600 | 1600 | 6,3 | 750 | 500 | |
INOX SL 65/650 | 2000 | 2100 | 1600 | 6,3 | 975 | 600 | |
INOX SL 80/800 | 2500 | 1650 | 1600 | 9,8 | 1200 | 600 | |
INOX SL 100/1000 | 2500 | 2050 | 1800 | 9,8 | 1500 | 800 | |
INOX SL 125/1250 | 2500 | 2550 | 1800 | 9,8 | 1875 | 800 | |
INOX SL 150/1500 | 3000 | 2150 | 2000 | 14,1 | 2250 | 800 |
Tabela 2 - Podstawowe wymiary separatora lamelowego z osadnika typ INOX SL
Nazwa urządzenia | Wymiar wew. Dw [mm] |
Głębokość czynna Hc [mm] |
Głębokość czynna Hc [mm] |
Zagłębienie wlotu HW [mm] |
Pojemność magazynowania oleju Vol [dm3] |
Minimalna średnica przyłączy DN [mm] |
INOX SL 3/30-600 | 1000 | 1350 | 1050 | 1,05 | 45 | 200 |
INOX SL 3/30-1200 | 1200 | 1650 | 1050 | 1,85 | 45 | 200 |
INOX SL 6/60-1200 | 1200 | 1700 | 1200 | 1,9 | 90 | 250 |
INOX SL 6/60-2500 | 1500 | 2000 | 1200 | 3,6 | 90 | 300 |
INOX SL 10/100-2500 | 1500 | 2100 | 1200 | 3,7 | 150 | 250 |
INOX SL 10/100-3000 | 2000 | 1550 | 1200 | 4,85 | 150 | 300 |
INOX SL 15/150-3000 | 2000 | 1650 | 1300 | 5,15 | 225 | 300 |
INOX SL 15/150-4500 | 2000 | 2250 | 1300 | 7,05 | 225 | 300 |
INOX SL 20/200-2500 | 2000 | 1550 | 1300 | 4,9 | 300 | 400 |
INOX SL 20/200-4000 | 2000 | 2050 | 1300 | 6,44 | 300 | 400 |
INOX SL 30/300-3000 | 2000 | 1850 | 1400 | 5,81 | 450 | 400 |
INOX SL 30/300-6000 | 2500 | 2100 | 1400 | 10,3 | 450 | 400 |
INOX SL 40/400-4000 | 3000 | 1600 | 1400 | 8,0 | 600 | 500 |
INOX SL 40/400-8000 | 2500 | 2450 | 1400 | 12,0 | 600 | 500 |
INOX SL 50/500-5000 | 2500 | 1850 | 1600 | 9,0 | 750 | 500 |
INOX SL 50/500-10000 | 3000 | 2200 | 1600 | 15,5 | 750 | 500 |
INOX SL 65/650-6500 | 3000 | 1650 | 1600 | 11,8 | 975 | 600 |
INOX SL 65/650-13000 | 3000 | 2600 | 1600 | 18,5 | 975 | 600 |
INOX SL 80/800-8000 | 2000×4500 | 1650 | 1600 | 15,5 | 1200 | 600 |
INOX SL 80/800-16000 | 2000×5500 | 2250 | 1600 | 25,0 | 1200 | 600 |
INOX SL 100/1000-10000 | 2500×5000 | 1600 | 1800 | 18,8 | 1500 | 800 |
INOX SL 100/1000-20000 | 2500×5000 | 2450 | 1800 | 28,8 | 1500 | 800 |
INOX SL 125/1250-12500 | 2500×6000 | 1650 | 1800 | 23,2 | 1875 | 800 |
INOX SL 125/1250-25000 | 2500×6000 | 2500 | 2000 | 35,6 | 1875 | 800 |
Separatory mogą zostać wyposażone w urządzenia pomiarowe:
![pomiar warstwy oleju pomiar warstwy oleju](http://serwispompowni.com/wp-content/uploads/2018/04/pomiar-warstwy-oleju.jpg)
Pomiar warstwy oleju
![](http://serwispompowni.com/wp-content/uploads/2018/04/pomiar-przepełnienia-1.jpg)
Pomiar przepełnienia
![](http://serwispompowni.com/wp-content/uploads/2018/04/pomiar-warstwy-osadu.jpg)
Pomiar warstwy osadu
Określenie wielkości nominalnej separatora z bypassem:
Wielkość nominalną (ng) separatora z bypassem (kanałem odciążającym) dobiera się na podstawie obliczenia ilości ścieków wymagających podczyszczenia przed wprowadzeniem do wód lub do ziemi zgodnie z Rozporządzeniem Ministra Ochrony Środowiska z dnia 24 lipca 2006r Dz.U. 137 poz. 984 § 19.1.
Wartość ta nie może być mniejsza niż 15 l/s x ha i obliczana jest na podstawie wzoru:
ng ? 15x F
oznaczenia:
ng – wielkość nominalna wymagająca podczyszczenia [l/s]
F – powierzchnia zlewni [ha]
Określenie wielkości maksymalnej separatora z bypassem na podstawie zależności:
NG = F x q x ?
Oznaczenia:
F – pole powierzchni zlewni [ha]
q – natężenie deszczu miarodajnego [l/s x ha] – można w warunkach polskich zakładać na poziomie 150 [l/s x ha]
? – współczynnik spływu uzależniony od typu nawierzchni (tabela 3)
Tabela 3 Wartości współczynnika spływu
Rodzaj powierzchni | ? |
Drogi bitumiczne | 0.85-0.90 |
Bruki kamienne i klinkierowe | 0.75-0.85 |
Bruki kamienne i klinkierowe bez zalanych spoin | 0.50-0.70 |
Bruki gorsze bez zalanych spoin | 0.40-0.50 |
Drogi tłuczone | 0.25-0.60 |
Drogi żwirowe | 0.15-0.30 |
Powierzchnie niebrukowane | 0.10-0.20 |
Parki, ogrody, łąki, zieleńce | 0.00-0.10 |
