Przeznaczenie

Separatory koalescencyjne przeznaczone są do oddzielania substancji ropopochodnych (oleje, benzyny, lekkie smary itp.) z dopływających do separatora ścieków opadowych ujętych w systemy kanalizacji deszczowej z dróg, parkingów, autostrad, baz transportowych itp.

Oraz ze ścieków obiektowych (technologicznych) pochodzących np. z myjni samochodowych, stacji benzynowych czy innych źródeł ścieków przemysłowych.

Budowa i zasada działania

Typoszereg separatorów INOX KS stanowią separatory bez osadnika, zintegrowane z osadnikiem oraz separatory z by-passem. Urządzenia wykonane są na bazie zbiorników żelbetowych lub z PEHD w których oczyszczanie z substancji ropopochodnych oparte jest na grawitacyjnym zjawisku sedymaentacji i flotacji wspomaganej procesem koalescencji substancji olejowych. Równomierny przepływ zapewnia montowany na wlocie deflektor. We wnętrzu urządzenia znajduje się układ filtrujący, którego konstrukcja wykonana jest ze stali nierdzewnej, a wypełnienie stanowi pianka poliuretanowa.

Separatory z by-passem stanowią typoszereg urządzeń charakteryzujących się przepustowością nominalną Qn oraz przepustowością maksymalną (hydrauliczną) Qmax stanowiącą 10-cio krotność przepustowości nominalnej. Przepustowość nominalna odpowiada dopływowi obliczeniowemu ścieków, wymagającemu podczyszczaniu zgodnie z przepisami prawnymi. Urządzenie jest hydraulicznie dostosowane do przepływów maksymalnych (Qmax) odpowiadających wartością Qmax = 10 x Qn.

Odseparowane cząsteczki olejowe flotują ku powierzchni cieczy tworząc warstwę filmu olejowego, zawiesiny o gęstości większej od 1 kg/dm3 opadają na dno tworząc warstwę osadu natomiat oczyszczone ścieki odprowadzane są do kanalizacji przez zasyfonowany odpływ.

Separator wyposażony jest w pływak, który w chwili przekroczenia granicznej ilości substancji ropopochodnych opada do gniazda z uszczelką zamykając odpływ, uniemożliwiając w ten sposób skażenie odbiornika. Standardowym wyposażeniem każdego urządzenia jest pionowy kanał do poboru próbek w odpływie.

Eksploatacja i serwis

W celu uzyskania podanego przez producenta stopnia oczyszczenia wód należy przestrzegać zasad podanych w DTR urządzenia, tylko prawidłowa eksploatacja i serwis może zapewnić uzyskanie wysokich parametrów oczyszczenia.

Odbiór zawartości z separatora oraz szlamów zaolejonych i mieszanin wodno-olejowych powinien być realizowany samochodami serwisowymi specjalnie przystosowanymi do wykonywania prac serwisowych i spełniającymi wymogi w zakresie transportu materiałów niebezpiecznych (ADR klasa III). Za odebrane odpady firma serwisująca powinna wydać karty przekazania odpadów zgodnie ze wzorami formularzy określonymi w Rozporządzeniu Ministra Środowiska w sprawie wzorów dokumentów stosowanych na potrzeby ewidencji odpadów

Unieszkodliwianie odpadów: szlamów ropopochodnych, osadów, mieszanin wodno-olejowych, sorbentów, powinno się odbywać  w punktach utylizacji zgodnie z wymogami przepisów ochrony środowiska.

UWAGA: ZAPEWNIAMY SERWIS SEPARATORÓW BEZNZYN I TŁUSZCZÓW ZGODNIE Z WYMOGAMI PRODUCENTA URZĄDZENIA.

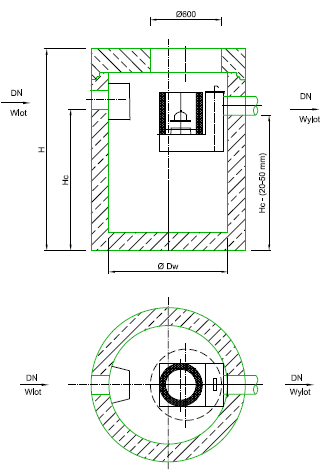

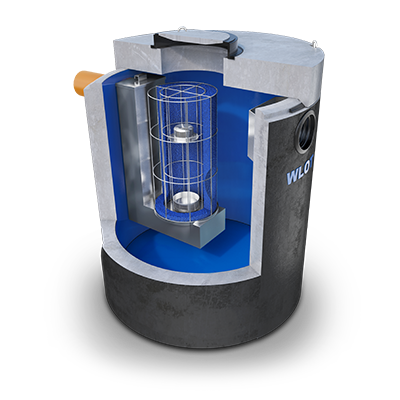

Schemat separatora koalescencyjnego typ INOX KS

Separator benzyn
Pompownia sanitarna

Tabela: podstawowe wymiary separatora koalescencyjnego typ INOX KS

Nazwa urządzenia Przepływ
Q
[l/s]
Średnica
zbiornika
Dw
[mm]
Wysokość całkowita
H
[mm]
Wysokość dopływu
Hc
[mm]
Pojemność
olejowa
[dm3]
Średnica przyłączy
[DN]
INOX KS 1,5 1,5 1000 1200 740 70 110
INOX KS 3 3 1000 1200 690 70 160
INOX KS 6 6 1000 1200 690 70 160
INOX KS 10 10 1000 1700 1190 110 160
INOX KS 15 15 1200 1700 1150 170 200
INOX KS 20 20 1200 1700 1150 280 200
INOX KS 30 30 1200 2300 1700 450 250
INOX KS 40 40 1500 2300 1700 920 250
INOX KS 50 50 1500 2800 2130 1030 315
INOX KS 65 65 2000 2300 1630 2150 315
INOX KS 80 80 2000 2800 2050 2610 400
INOX KS 100 100 2200 2800 2050 2580 400
INOX KS 125 125 2500 2800 2050 4320 400
INOX KS 150 150 2500 2800 1950 1720 400

Tabela: podstawowe wymiary separatora koalescencyjnego typ INOX KS z osadnikiem

Nazwa urządzenia Przepływ
Qn
[l/s]
Średnica
zbiornika
Dw
[mm]
Wysokość całkowita
H
[mm]
Wysokość dopływu
Hc
[mm]
Pojemność
osadnika
Vo
[dm3]
Pojemność
olejowa
[dm3]
Średnica przyłączy
[DN]
INOX KS 3/600 3 1000 1700 1190 600 70 160
INOX KS 3/1700 3 1200 2300 1790 1700 100 160
INOX KS 3/2500 3 1500 2300 1790 2500 160 160
INOX KS 6/1000 6 1200 1700 1190 1000 100 160
INOX KS 6/1700 6 1200 2300 1790 1700 100 160
INOX KS 6/2500 6 1500 2300 1790 2500 160 160
INOX KS 10/1500 10 1200 2300 1790 1500 160 160
INOX KS 10/2500 10 1500 2300 1790 2500 250 160
INOX KS 10/3500 10 1500 2800 2290 3500 250 160
INOX KS 10/4500 10 2000 2300 1790 4500 440 160
INOX KS 15/2500 15 1500 2300 1750 2500 270 200
INOX KS 15/4000 15 2000 2300 1750 4500 470 200
INOX KS 15/5500 15 2000 2800 2250 5500 470 200
INOX KS 20/2500 20 1500 2800 2250 2500 350 200
INOX KS 20/4000 20 2000 2300 1750 4000 630 200
INOX KS 20/5500 20 2000 2800 2250 5500 630 200
INOX KS 30/3500 30 2000 2300 1700 3500 850 250
INOX KS 30/5000 30 2000 2800 2200 5000 850 250
INOX KS 40/4500 40 2000 2800 2200 4500 1420 250
INOX KS 40/7000 40 2500 2800 2200 7000 2210 250
INOX KS 50/5000 50 2500 2400 1730 5000 2280 315
INOX KS 50/7000 50 2500 2800 2130 7000 2280 315
INOX KS 65/6000 65 2500 2800 2130 6000 2870 315

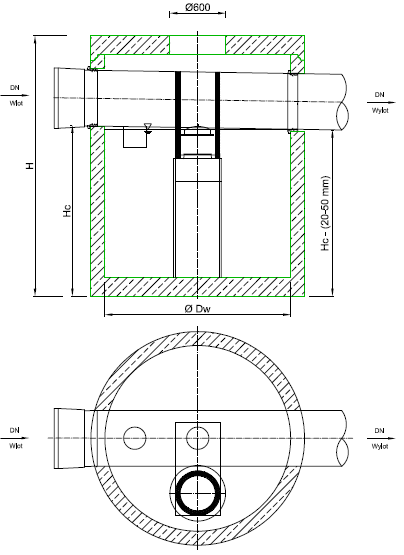

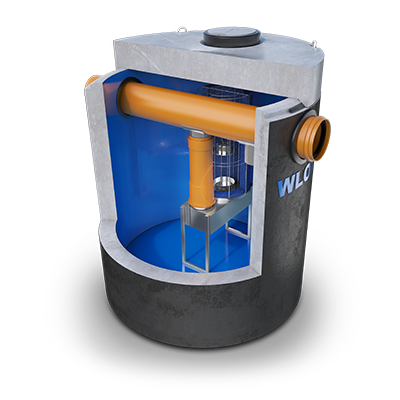

Schemat separatora koalescencyjnego z by-passem typ INOX KBS

Separator benzyn

Tabela: podstawowe wymiary separatora koalescencyjnego z by-passem typ INOX KBS

Nazwa urządzenia Przepływ
Q
[l/s]
Średnica
zbiornika
Dw
[mm]
Wysokość całkowita
H
[mm]
Wysokość dopływu
Hc
[mm]
Pojemność
olejowa
[dm3]
Średnica przyłączy
[DN]
INOX KS 3/30 3 30 1000 1700 1300 60
INOX KS 6/60 6 60 1000 1700 1150 90
INOX KS 10/100 10 100 1200 1700 1050 140
INOX KS 15/150 15 150 1200 2300 1650 190
INOX KS 20/200 20 200 1500 2300 1500 300
INOX KS 30/300 30 300 1500 2300 1400 350
INOX KS 40/400 40 400 2000 2300 1300 630
INOX KS 50/500 50 500 2000 2300 1300 720
INOX KS 65/650 65 650 2000 2800 1600 880
INOX KS 80/800 80 800 2500 2900 1600 1610
INOX KS 100/1000 100 1000 2500 2900 1600 1130

Tabela: podstawowe wymiary separatora koalescencyjnego z by-passem typ INOX KBS z osadnikiem

Nazwa urządzenia Przepływ
Qn
[l/s]
Przepływ
Qmax
[l/s]
Średnica
zbiornika
Dw
[mm]
Wysokość całkowita
H
[mm]
Wysokość dopływu
Hc
[mm]
Pojemność
osadnika
Vo
[dm3]
Pojemność
olejowa
[dm3]
Średnica przyłączy
[DN]
INOX KS 3/30/600 3 30 1000 1700 1300 600 60 250
INOX KS 3/30/1500 3 30 1200 2300 1900 1500 100 250
INOX KS 3/30/3000 3 30 1500 2800 1800 3000 170 250
INOX KS 6/60/600 6 60 1200 1700 1150 600 150 315
INOX KS 6/60/1500 6 60 1200 2300 1750 1500 150 315
INOX KS 6/60/3000 6 60 1500 2800 2250 3000 260 315
INOX KS 10/100/1300 10 100 1200 2300 1650 1300 150 400
INOX KS 10/100/2000 10 100 1500 2300 1650 2000 260 400
INOX KS 10/100/3300 10 100 2000 2300 1650 3300 460 400
INOX KS 10/100/5000 10 100 2000 2800 2150 5000 460 400
INOX KS 15/150/2000 15 150 1500 2300 1650 2000 260 500
INOX KS 15/150/3300 15 150 2000 2300 1650 3300 460 500
INOX KS 15/150/5000 15 150 2000 2800 2150 5000 460 500
INOX KS 20/200/2300 20 200 1500 2800 2000 2300 340 500
INOX KS 20/200/4200 20 200 2000 2800 2000 4200 610 500
INOX KS 30/300/4000 30 300 2000 2800 1900 4000 550 600
INOX KS 30/300/6000 30 300 2500 2800 1900 6000 860 600
INOX KS 40/400/2000 40 400 2000 2700 1650 2000 550 700
INOX KS 40/400/5500 40 400 2500 2800 1800 5500 860 700
INOX KS 50/500/5000 50 500 2500 2800 1800 5000 1010 800
Określenie wielkości nominalnej separatora:

Wielkość nominalną (ng) separatora  dobiera  się na podstawie obliczenia ilości ścieków wymagających podczyszczenia  przed wprowadzeniem do wód lub do ziemi zgodnie z Rozporządzeniem Ministra Ochrony Środowiska z dnia 24 lipca 2006r Dz.U. 137 poz. 984 § 19.1. Wartość ta nie może być mniejsza niż 15l/s x ha i obliczana jest na podstawie wzoru:

ng ? 15x F

oznaczenia:
ng – wielkość nominalna wymagająca podczyszczenia [l/s]
F – powierzchnia zlewni [ha]

Określenie wielkości maksymalnej separatora z bypassem na podstawie zależności:

NG = F x q x ?

Oznaczenia:
F – pole powierzchni zlewni [ha]
q – natężenie deszczu miarodajnego [l/s x ha] – można w warunkach polskich zakładać na poziomie 150 [l/s x ha]
? – współczynnik spływu uzależniony od typu nawierzchni (tabela)

Tabela wartości współczynnika spływu

Rodzaj powierzchni ?
Drogi bitumiczne 0.85-0.90
Bruki kamienne i klinkierowe 0.75-0.85
Bruki kamienne i klinkierowe bez zalanych spoin 0.50-0.70
Bruki gorsze bez zalanych spoin 0.40-0.50
Drogi tłuczone 0.25-0.60
Drogi żwirowe 0.15-0.30
Powierzchnie niebrukowane 0.10-0.20
Parki, ogrody, łąki, zieleńce 0.00-0.10
